Виды фрез для ЧПУ. Как выбрать фрезу для станка ЧПУ: типы, материалы, применение

Введение: почему «универсальной» фрезы не существует

Фреза для ЧПУ — это многолезвийный режущий инструмент, который вращается вокруг своей оси и снимает материал с заготовки. Конструктивно любой инструмент состоит из хвостовика (крепежная часть), шейки (переходная зона) и рабочей части с режущими кромками и канавками для отвода стружки .

Для закупщика и технолога важно понимать: инструмент, оптимизированный для раскроя фанеры, не подойдет для обработки алюминия, а гравер для акрила не справится с закаленной сталью. Ниже — структурированная классификация, которая поможет ориентироваться в номенклатуре.

1. Классификация по материалу режущей части

Материал определяет скорость резания, стойкость инструмента и круг обрабатываемых материалов.

Быстрорежущая сталь (HSS)

Сплавы на основе железа с добавками вольфрама, молибдена и хрома (типичные марки — Р6М5, Р18). Твердость — до 65 HRC.

Плюсы: пластичность, устойчивость к ударным нагрузкам, низкая цена, простая заточка.
Минусы: низкая теплостойкость (при нагреве быстро теряет остроту).
Применение: дерево, пластики, алюминий, черновые операции, где важен удар, а не чистота .

Твердый сплав (HM / Carbide)

Композиция карбида вольфрама и кобальта. Твердость — более 90 HRA, термостойкость — до 900 °C.

Плюсы: высокая производительность, ресурс до 100 часов непрерывной работы, возможность обработки сталей и цветных металлов.
Покрытия (критично для выбора):
- TiN — универсальное, средний уровень.
- TiAlN — для высоких температур, оптимально для стали.
- AlCrN — высокая стойкость к абразивному износу.
- DLC — снижает налипание алюминия на кромку .

Поликристаллический алмаз (PCD)

Самый твердый инструментальный материал. Режущие пластины из спеченного алмаза припаяны к корпусу.

Применение: высокоабразивные материалы (ЛДСП, МДФ, карбон, стеклопластик).
Ограничение: категорически нельзя использовать для стали. При контакте с раскаленным железом алмаз вступает в химическую реакцию и мгновенно разрушается .

2. Виды фрез по геометрии и назначению (основной раздел для технолога)

Форма режущей части определяет, какую операцию можно выполнить. Ниже — ключевые типы для ЧПУ-фрезеровки.

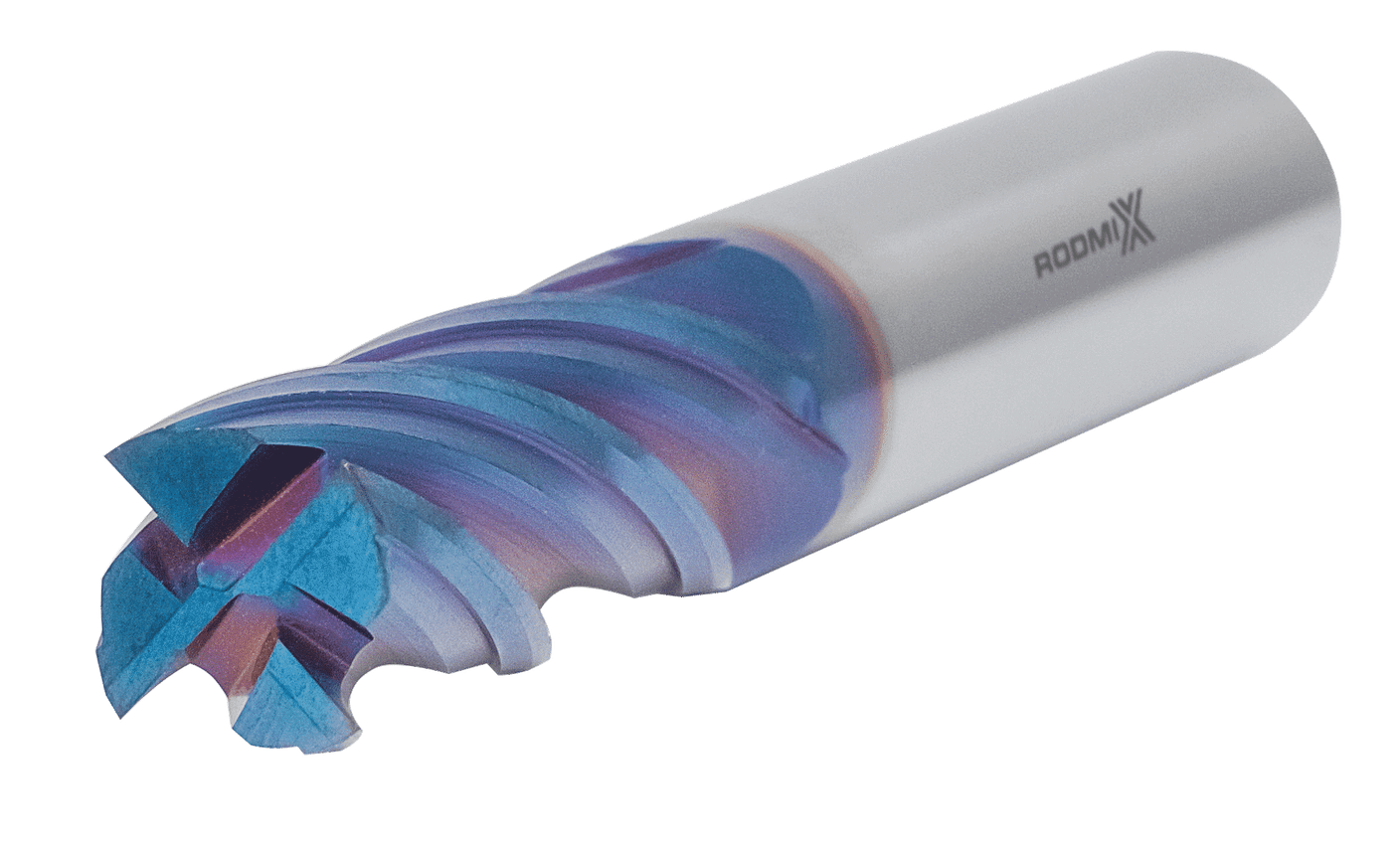

Концевые фрезы (End Mills)

Самый распространенный класс. Плоский торец, цилиндрическая рабочая часть. Режут и торцом, и боком.

Однозаходные (1 flute): крупная канавка, идеальны для мягких материалов (пластик, алюминий, дерево) — быстрый отвод стружки.
Двухзаходные (2 flutes): баланс скорости и чистоты.
Трех- и более заходные: для металлов и чистовых операций.
Направление спирали:
- Upcut (восходящая): выталкивает стружку вверх, охлаждает кромку. Для глубокого фрезерования.
- Downcut (нисходящая): прижимает материал вниз, дает чистый верхний край без скола. Критично для раскроя фанеры и ЛДСП, если лицевая сторона должна быть идеальной .

Сферические фрезы (Ball Nose)

Конец — полусфера. Исключают «ступеньки» на стыке проходов при 3D-обработке.

Применение: 3D-рельефы, скругленные пазы, объемная гравировка, пресс-формы.
Параметр R (радиус сферы) равен половине диаметра. Чем меньше R, тем тоньше детализация, но дольше обработка .

Конические и V-образные (гравировальные)

Конус сходится к острию под углом 30°, 45°, 60°, 90°.

Применение: гравировка текста, орнаментов, фасок, V-пазов.
Логика: один инструмент позволяет получать линии разной толщины за счет глубины погружения. Чем острее угол (30°), тем тоньше линия; 90° — широкая неглубокая канавка .

Компрессионные фрезы

Сочетают восходящую и нисходящую спираль в одном корпусе: низ тянет стружку вверх, верх прижимает вниз. Усилия направлены к центру заготовки.

Применение: раскрой фанеры, ЛДСП, МДФ, где нужен чистый рез с обеих сторон одновременно. Обычная фреза дает чистый край только с одной стороны, на второй остаются сколы .

Фасонные фрезы

Профиль режущей кромки повторяет форму будущей детали (галтель, «ласточкин хвост», Т-паз).

Применение: мебельные фасады, декоративные накладки, конструкционные соединения. Один проход заменяет несколько операций .

Дисковые и торцевые (для специальных задач)

Дисковые: насадной инструмент в форме диска. Для глубоких пазов и отрезки.
Торцевые: со сменными пластинами. Для обработки широких плоскостей. Крепятся через посадочное отверстие на оправке, а не через хвостовик .

Сводная таблица по назначению:

Тип фрезы	Конфигурация	Основное применение
Концевая	Плоский торец, цилиндр	Контуры, пазы, объемная обработка
Сферическая	Полусфера	3D-рельефы, гравировка
Коническая / V	Острый конус	Гравировка, фаски, V-пазы
Компрессионная	Upcut + Downcut	Раскрой листовых материалов (чистый рез с 2 сторон)
Фасонная	Профильная кромка	Мебельные фасады, профили
Дисковая	Диск с зубьями	Глубокие пазы, отрезка

3. Как читать маркировку и параметры (чек-лист для закупщика)

При заказе фрезы недостаточно указать «фреза по дереву 6 мм». Технологу и снабженцу нужно сверять следующие параметры:

D — диаметр режущей части. Определяет ширину паза.
d — диаметр хвостовика (стандарт: 6, 8, 12 мм). Критично: должен точно совпадать с цангой шпинделя. Использование переходных втулок не рекомендуется — возникает биение и вибрации .
L — общая длина.
l — длина рабочей части (глубина обработки).
z — число зубьев. Влияет на чистоту и скорость отвода стружки.
Угол подъема спирали: чем больше угол, тем мягче вход в материал, но выше боковая нагрузка.
Переменный шаг зубьев: сбивает резонанс и гасит вибрации на высоких оборотах .

Режимы резания (ориентир для настольных/промышленных ЧПУ):

Обороты шпинделя: 12 000–24 000 об/мин.
Подача: 800–3000 мм/мин.
Ключевой параметр — подача на зуб (fz). Недостаточная fz ведет к трению и перегреву (фреза «полирует» материал), чрезмерная — к сколам и поломке зубьев .

4. Подбор под материал заготовки (практические рекомендации)

Материал	Рекомендуемый инструмент	Нюансы
Дерево, фанера, ЛДСП	Однозаходная (скорость) или компрессионная (чистый край)	Для ЛДСП без сколов — только компрессионная или downcut.
Алюминий, медь, латунь	Твердосплавная с покрытием, полированная канавка	Полировка канавки предотвращает налипание металла. DLC-покрытие — плюс.
Сталь	Твердый сплав с TiAlN или AlCrN	Высокие температуры, нужна термостойкость.
Пластик (акрил, ПВХ)	Однозаходная HSS или твердый сплав с полировкой	Задача — не плавить стружку. Полированная канавка обязательна.

Типичные ошибки, которые ведут к затратам:

Неверная подача на зуб — перегрев или поломка кромки.
Работа затупленным инструментом — материал сминается, растет нагрузка на шпиндель.
Несовпадение хвостовика и цанги — биение, вибрации, риск выпадения фрезы.
Отсутствие обдува/смазки — перегрев кромки, особенно на твердых материалах .

5. Резюме для отдела закупок

При формировании спецификации на фрезы для ЧПУ запрашивайте у поставщика не только цену за штуку, но и:

Марку материала (HSS / Carbide / PCD) и тип покрытия.
Геометрию (число зубьев, направление спирали, угол).
Допустимые режимы (Vc, fz) для ваших материалов, чтобы избежать преждевременного износа.
Совместимость хвостовика с цангами ваших станков.

Правильно подобранный инструмент — это не статья затрат, а фактор, напрямую влияющий на себестоимость, качество кромки и производительность участка. Экономия на фрезе при серийном производстве почти всегда оборачивается браком и простоями.
